电感及电容的作用
时间: 2024-10-31 11:55:02 浏览次数：144
电感的作用1.储能:电感在电路中储存磁场能量，当电流通过电感时，产生磁场储存能量。当电流变化时，磁场变化产生电动势，将储存能量释放。2.滤波:电感抑制高频信号、旁路低···

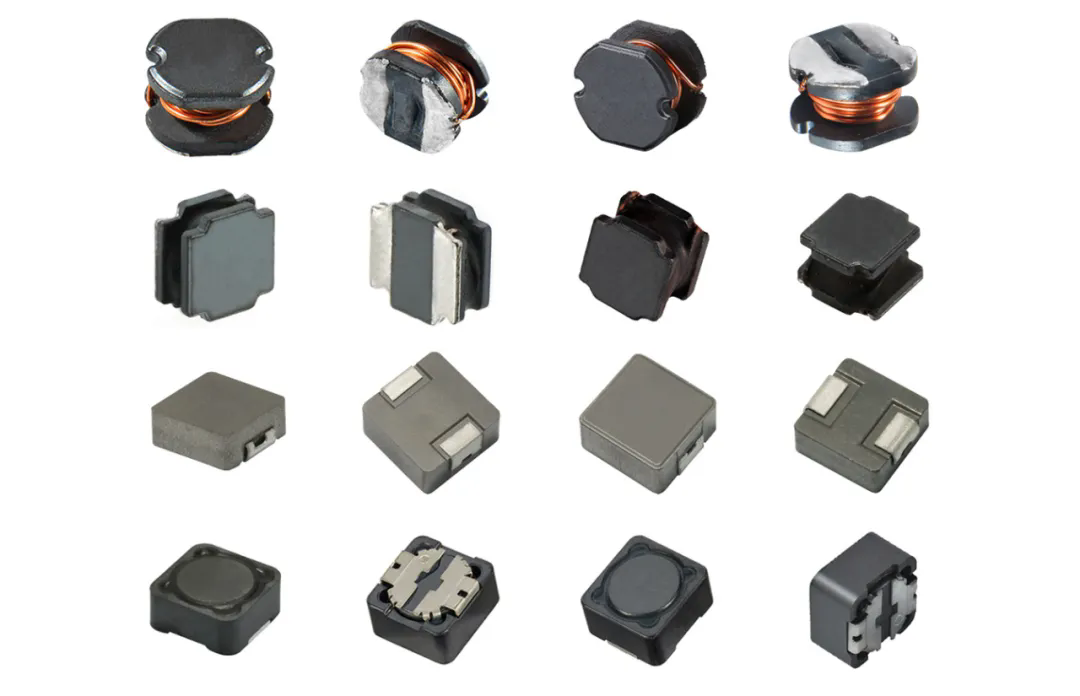

电感的作用
1.储能:电感在电路中储存磁场能量，当电流通过电感时，产生磁场储存能量。当电流变化时，磁场变化产生电动势，将储存能量释放。2.滤波:电感抑制高频信号、旁路低频信号，常用于电源滤波器和信号滤波器设计。阻碍高频电流流动，传输纯净直流电流到负载。3. 振荡:电感与电容配合构成振荡电路，产生一定频率的信号广泛应用于通信、无线电、音频等领域。4.调谐:电感与电容组合形成调谐回路用于选择性接收或抑制特定频率信号。收音机、电视机等电子设备中，用于调谐电路选择特定频道。
电感的应用场景
1.电源滤波:在电源电路中，电感用作滤波元件，滤除电源中的高频噪声和杂波，使输出电源稳定。2. 信号耦合与去耦:在信号处理电路中，电感常用作信号耦合元件，传递信号，起去耦作用，防止不同电路间干扰。3.谐振电路:电感与电容配合构成谐振电路，用于调谐和选频。广泛应用于无线电通信、广播电视等领域，接收和发射特定频率信号。4.延迟与移相电路:电感在电路中实现信号的延迟和移相，适用于音频处理、图像处理等特定应用场景。5.稳定电流:在需要稳定电流的电路中，电感限制电流变化率，起稳定电流作用。

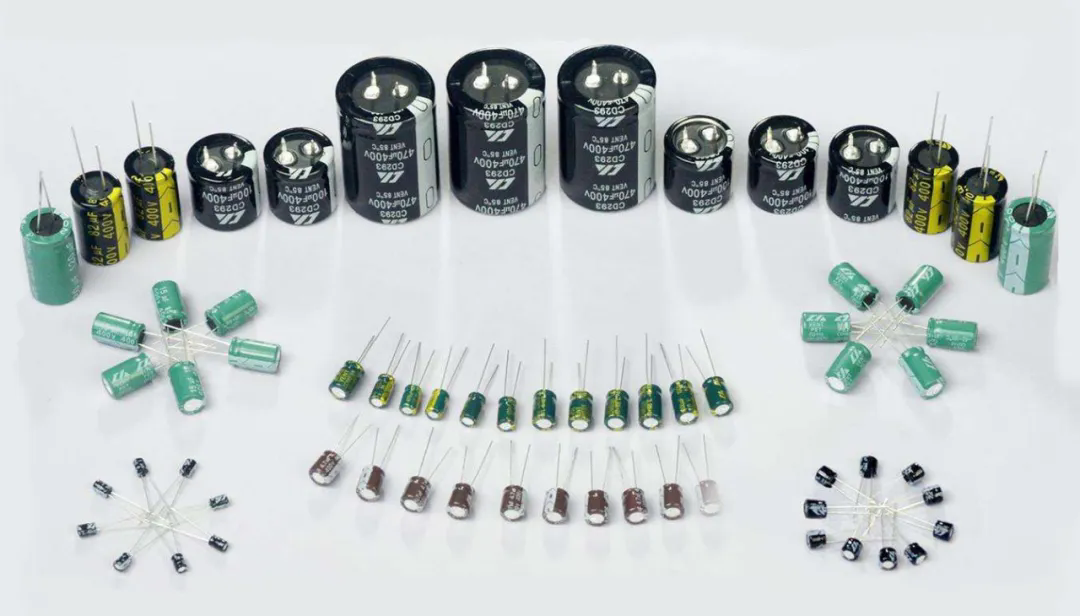

1.储能:电容器通过充电储存电荷在电容板上，形成电场储存电能。当需要释放储存的电能时，电荷从电容板上流出，完成能量传递。电子器件中，电容器常用作临时电源，提供瞬间电能。2.信号滤波:电容器可以过滤电路中的噪声和杂波，使输入和输出信号更加稳定。在音频放大电路中，通过将电容器连接在输出端，滤除直流分量和高频噪声，只保留音频信号。3.耦合和隔离:电容器可以将两个电路隔离开来，避免干扰和损坏。在放大电路中，通过串联电容器使输入和输出电路隔离，防止直流偏置影响放大器的工作。4.频率选择性:电容器在不同频率下的阻抗不同，可以根据阻抗选择特定频率的信号通过，抑制其他频率的信号。这种特性在调频调谐电路和振荡电路中得到广泛应用。1.滤波电容:用于滤除直流电源中不需要的交流成分，使直流电平滑。2.退耦电容:并接于放大电路的电源正负极之间，防止电源内阻形成的正反馈引起的寄生振荡。3.旁路电容:在交直流信号电路中，为交流信号或脉冲信号设置通路，避免交流信号成分通过电阻产生压降衰减。4.耦合电容:在交流信号处理电路中，用于连接信号源和信号处理电路或作为两放大器的级间连接，隔断直流，使交流信号通过。5.调谐电容:连接在谐振电路的振荡线圈两端，选择振荡频率。6.定时电容:在RC时间常数电路中与电阻R串联，共同决定充放电时间。7.稳频电容:在振荡电路中，起稳定振荡频率的作用。
